Informacje o produkcie
Kliknij aby zobaczyć zdjęcie w oryginalnej wielkości

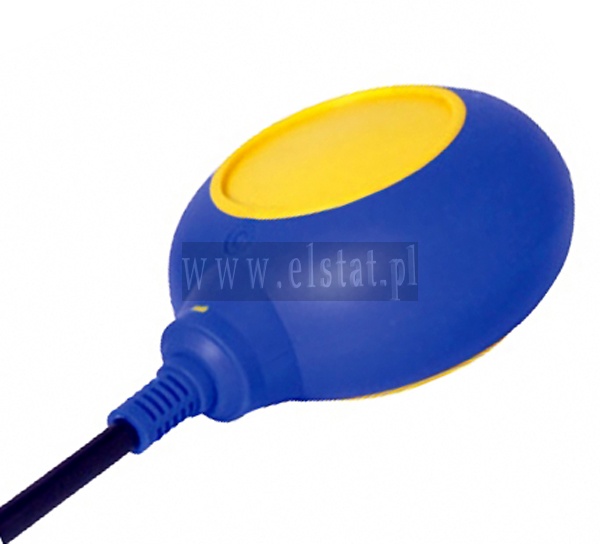

Sonda MAC3; kontrola poziomu ścieków; kabel 25 metrowy

Symbol: SONDA-02-25
Kod produktu: 54886
Krótki opis produktu
Sonda pływakowa MAC 3-25 25m, typ M04. Pływakowe czujniki poziomu ( regulatory poziomu ) są pływającymi w cieczy przełącznikami, które pozwalają na załączenie i wyłączenie urządzeń elektrycznych ( pompy, zawory elektromagnetyczne )
Jednostka miary=  szt.
Czujnik poziomu wody w studni.
..............................................................................................
Cena 222,00 zł z VAT
180,49 zł netto
szt.
Ilość
Charakterystyka produktu

Sonda MAC3; kontrola poziomu ścieków; kabel 25 metrowy

Sonda pływakowa  MAC 3, 25m kabel PCV

Przy podłączeniu napięcia niebezpiecznego  > 24V należy zastosować wszystkie środki ostrożności zgodne z wymogami BHP.

Czujnik pływakowy MAC3 z 25m kablem. Wyłącznik poziomu Mac-3

Do wyłącznika pływakowego dołączany jest ciężarek balastowy. Reguluje on różnicę poziomów w ten sposób, że wraz ze wzrostem odległości obciążnika od pływaka, zwiększa się zakres regulacji poziomów.

Elektromechaniczny regulator poziomu MAC3 w zestawie z obciążeniem.

Specyfikacja techniczna

  • Temperatura robocza cieczy: od 0 do +50oC
  • Możliwe przechowywanie w temperaturze: od -10 do +60oC
  • Stopień ochrony: IP68
  • Kąt przełączania: +20°/-45°
  • Wymiary: 106 x 154 x 54mm
  • Max. poziom zanurzenia: 1bar
  • Obudowa-wykonanie: nietoksyczny polipropylen
  • Ciężar netto (bez kabla): 0,25kg
  • Objętość: 384cm3

Posiada atest Państwowego Zakładu Higieny dla wody pitnej.

Sonda pływakowa służy do sygnalizacji, wykrywania określonego poziomu cieczy. Sonda poziomu MAC ma zastosowanie w mediach typu woda zwykła lub morska, kwasy i zasady o niskim stężeniu, oleje, ścieki i szlamy ( nie zalecany do oleju opałowego).Odporny na zafalowania powierzchni cieczy do 35% jej poziomu. Może służyć do bezpośredniego sterowania pompą jednofazową o mocy max.0,75kW. Do regulacji różnicy poziomów służy obciążnik dołączony do wyłącznika pływakowego - im większa odległość obciążnika od pływaka (min. 15 cm), tym większy zakres regulacji poziomów ( minimalny zakres to 25 cm). Wymiary pływaka: krążek owalny przekroju 107 i 122 mm i grubości 53 mm. Przewód przyłączeniowy 3- żyłowy o przekroju 9 mm w izolacji PCV. Długość przewodu: 5,10,20,25 m. Czujnik poziomu cieczy typu MAC-3 znajduje zastosowanie w układach regulacji i sygnalizacji poziomu cieczy w zbiornikach otwartych lub zamkniętych np. w sygnalizacji alarmowej minimum/ maksimum jej poziomu. Cieczami kontrolowanymi mogą być: woda zwykła lub morska, kwasy, zasady, sole, alkohole, oleje, ścieki, szlamy itp.
Czujnik poziomu może pracować na powierzchni, jak i w podziemiach kopalń niemetanowych i metanowych- w wyrobiskach zaliczanych do stopnia „a", „b", „c" niebezpieczeństwa wybuchu metanu oraz klasy „A" lub „B" niebezpieczeństwa wybuchu pyłu węglowego.
Czujnik MAC-3 jest elementem biernym (bez wewnętrznego źródła zasilania) zbudowanym z pływaka, przewodu i obciążnika. Wewnątrz hermetycznie zamkniętego pływaka (IP68) znajduje się łącznik elektryczny z zestykiem przełącznym ( mikrowyłącznik)

Zastosowanie: Wyłącznik pływakowy jest urządzeniem pływakowym służącym do regulacji poziomu umożliwiającego automatyczne załączanie lub wyłączanie. Znajduje zastosowanie przede wszystkim do sterowania pracą pomp, a także elektrycznie sterowanych alarmów itp. Za jego pomocą wykrywany i sygnalizowany jest poziom cieczy np. wody zwykłej lub morskiej, nisko stężonych kwasów i zasad, olejów, ścieków, szlamy.

- czujnik poziomu pracy pomp przepompowni ścieków
- wyłącznik poziomu szamba, przepompowni na oczyszczalni ścieków
- czujnik poziomu wody na stacji uzdatniania wody
- sygnalizacja poziomów alarmowych wody, szamba
- czujnik poziomu szamba
- czujnik poziomu wody
- pomiar poziomu ścieków
- sygnalizator poziomu suchobiegu pomp

Nie jest odpowiedni dla oleju opałowego. Przeszkody nie stanowi również dla niego trudne środowisko ścieków. Jego pracy nie zakłócają zafalowania powierzchni cieczy (nie większe niż 35% jej poziomu).Zawdzięcza to swojemu specjalnemu kształtowi pozbawionego jakichkolwiek krawędzi oraz podwójnemu zabezpieczeniu przed dostaniem się cieczy do wewnątrz. Dzięki temu MAC 3 działa długo i bez zakłóceń. Może on być używany jako bezpośredni sterownik pompy jednofazowej o mocy do 0,75 kW.
Do wyłącznika pływakowego może być również dołączany ciężarek balastowy. Reguluje on różnicę poziomów w ten sposób, że wraz ze wzrostem odległości obciążnika od pływaka (przy czym minimum stanowi 15 cm), zwiększa się zakres regulacji poziomów (przy minimalnym zakresie wynoszącym 25 cm).

Sonda poziomu MAC3 schemat

Uwaga

Dostępne są wykonania z przewodem o długościach 3, 5, 10, 15, 20, 25m

Charakterystyka sygnalizatora pływakowego

Parametry mikroprzełącznika

 16(4)A 250~

Certyfikaty

ENEC/CE 10(4)A 250V~

Temperatura robocza

0° ÷ + 50° C

Temperatura przechowywania

-20°C ÷ + 80° C

Stpoień ochrony

IP68

Kąt przełączania

± 45°C

Wymiary

mm 106x154x54

Ciężar

250 gr

Objętość

430 cm 3

Ciężar właściwy

0,581

Wyporność

180 gr

Ciśnienie dopuszczalne

1 BAR

Obudowa

nie toksyczny polipropylen (PP)

Barwnik

nie toksyczny

Klasa działania

II

Kasety z przyciskami bezpieczeństwa  Katalog sond poziomu- : pobierz
