Informacje o produkcie
Kliknij aby zobaczyć zdjęcie w oryginalnej wielkości

Z15 G1318 mikrowyłącznik krańcowy

Symbol: KRAN-1318
Kod produktu: 28472
Krótki opis produktu
Z15G1318 przełącznik krańcowy 15A 250VAC rolka poprzeczna. Wyłącznik krańcowy Z15-G1318. Mikroprzełącznik z rolką poprzeczną f 12,7 mm i dodatkowym mocowaniem. Odpowiedniki Z15G1318 -> Z15GQ21-B
Jednostka miary=  szt.
..............................................................................................
Cena 34,00 zł z VAT
27,64 zł netto
szt.
Ilość
Charakterystyka produktu

Z15 G1318 mikrowyłącznik krańcowy

Mikroprzełącznik; Z15G1318; trzpień z rolką; 33,4mm; 1NO+1NC wspólny pin; szybkie; śrubowy; 15A; 250V; IP40; Highly

Styk przełączny

Schemat styku przełącznego

Styk przełączny NO/ NC ze wspólnym biegunem

Temperatura pracy do +80°C

Dane szczegółowe

Nazwa Mikroprzełącznik
Symbol Z15G1318
Rodzaj głowicy trzpień z rolką
Długość dźwigni / wysokość trzpienia 33,4mm
Konfiguracja wyjścia 1NO+1NC wspólny pin
Sposób przełączania szybkie
Montaż przełącznika przykręcany
Montaż przewodu śrubowy
Prąd styków 15A
Napięcie przełączane 250V
Wymiary korpusu 49,2x17,5x24,2mm
Klasa szczelności IP40
Producent Highly
Certyfikaty RoHS

Foto z wymiarami w galerii

Seria/Symbol Odpowiedniki
                         Opis
Z-15G-B   mikroprzełącznik bez dzwigni z trzpieniem f 2,3 mm
Z-15GD-B   mikroprzełącznik bez dzwigni z trzpieniem
f 7,15 mm
Z-15GQ-B   mikroprzełącznik z trzpieniem f 8,35 mm
i dodatkowym mocowaniem
Z-15GQ22-B Z15G1308 mikroprzełącznik z rolką podłużną f 12,7 mm
i dodatkowym mocowaniem
Z-15GQ21-B Z15G1318 mikroprzełącznik z rolką poprzeczną f 12,7 mm
i dodatkowym mocowaniem
Z-15HW78-B   mikroprzełącznik z dźwignią (w postaci pręta ze stali nierdzewnej) R110 mm
Z-15GW-B   mikroprzełącznik z dźwignią R63,5 mm
Z-15GW2-B Z15G1703 mikroprzełącznik z dźwignią R48,5 mm z rolką podłużną f 9,5 mm
Z-15GW22-B Z15G1704 mikroprzełącznik z dźwignią R26,6 mm z rolką podłużną f 9,5 mm

Wyłącznik krańcowy Z15G1318

Opis

Parametry

Typ krańcówki

Z15G1308

OF

250—350g

RF min.

114g

PT max.

0.4mm

OT min.

3.58mm

MD max.

0.05mm

OP

33.4±1mm

Wyłączniki krańcowe Z15G1318



Wyłączniki krańcowe Z15G1318

Zbliżeniowe czujniki indukcyjne Wyłącznik krańcowy Z15G1318

- Specyfikacja PDF : pobierz

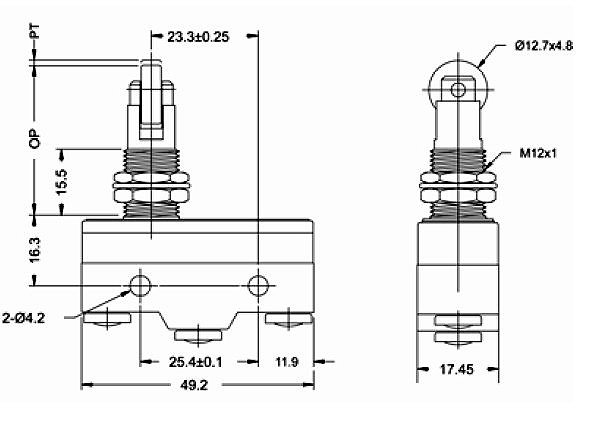

Wyłączniki krańcowe Z15 wymiary wersji B

Tabela wyłączników krańcowy serii Z15 różnych producentów
Pokazane wyróby są równoważne lub mogą zastąpić elementy innych producentów


Typ/Zamiennik Opis Zdjęcie Wymiary

Z-15G-B

Z15G1300

mikroprzełącznik bez dzwigni z trzpieniem f 2,3 mm Wyłączniki krańcowe Z15G1308 Wyłączniki krańcowe Z15G1308
  wymiar Z15-G1300

Z-15GL255-B

Z15G1303

mikroprzełącznik z dźwignią R46,0 mm Wyłączniki krańcowe Z15G1303 Wyłączniki krańcowe Z15GQL2-B wymiary
  wymiar Z15-G1303

Z-15GS-B

Z15G1305

mikroprzełącznik z wypustem L= 13 mm) Wyłączniki krańcowe Z15GS-B Wyłączniki krańcowe Z15-G1305 wymiary
  wymiar Z15-G1305

Z-15GD-B

Z15G1306

mikroprzełącznik z trzpieniem f 8,35 mm L= 4 mm
i dodatkowym mocowaniem
Wyłączniki krańcowe Z15GDB Wyłączniki krańcowe Z15G-B_wymiary
  wymiar Z15-G1306

Z-15GQ-B

Z15G1307

mikroprzełącznik z trzpieniem f 8,35 mm
i dodatkowym mocowaniem
Wyłączniki krańcowe Z15GQB Wyłączniki krańcowe Z15G-B_wymiary
  wymiar Z15-G1307

Z-15GQ22-B

Z15G1308

mikroprzełącznik z rolką podłużną f 12,7 mm
i dodatkowym mocowaniem
Wyłączniki krańcowe Z15GQ22-B Wyłączniki krańcowe Z15GQ22-B wymiary
  wymiar Z15-G1308

Z-15GQ21-B

Z15G1318

mikroprzełącznik z rolką poprzeczną f 12,7 mm
i dodatkowym mocowaniem
Wyłączniki krańcowe Z15G1318 Wyłączniki krańcowe Z15GQ21-B wymiary
  wymiar Z15-G1318

Z-15GW-B

Z15G1701

mikroprzełącznik z dźwignią R63,5 mm Wyłączniki krańcowe Z151701 Łącznik krańcowy Z15GW-B_wymiary
  wymiar Z15-G1701

Z-15GW2-B

Z15G1703

mikroprzełącznik z dźwignią R48,5 mm z rolką podłużną f 9,5 mm Wyłączniki krańcowe Z151703 Wyłączniki krańcowe Z15-G1703 wymiary
  wymiar Z15-G1703

Z-15GW22-B

Z15G1704

mikroprzełącznik z dźwignią R26,6 mm z rolką podłużną f 9,5 mm Wyłączniki krańcowe Z15G1704 Wyłączniki krańcowe Z15GW22-B_wymiary
  wymiar Z15-G1704

Z-15HW24-B

Z15G1705

mikroprzełącznik z dźwignią L= 120 mm Wyłączniki krańcowe Z15G1705 Wyłączniki krańcowe Z15HW24-B_wymiary
  wymiar Z15-G1705

Z-15GW2277-B

Z15G1744

mikroprzełącznik z dźwignią R26,6 mm z rolką podłużną f 9,5 mm z podwójną rolką łamaną przy powrocie Wyłączniki krańcowe Z15G1744 Wyłączniki krańcowe Z15GW2277-B_wymiary
  wymiar Z15-G1744
